Nyfiken på ett filter

[kereno]

Hej!
Jag har just plockat isär en gammal Philipshögtalare. 22GL 401 heter den, men jag har inte hittat beteckningen på nätet trots idog googling.
Det är en stor bumling bestyckad med en 9710 och två diskanter.
Min fråga gäller filtret, som jag inte begriper mig på. Parallellt med spolen före 9710 sitter en kondensator. Alltså, inte parallellt med 9710.
Finns det nån som kan förklara hur det funkar?
På diskantsidan har man använt en kondensator.

MVH

[Rolf Zetterberg]

Jag sticker ut hakan igen och tror att det är ett bandpassfilter,ungefär som i den här diskussionen:

http://www.diyforum.net/phpBB2/viewtopic.php?t=2781

Din 22GL401 är från mitten av 60-talet.T.ex 22GL559 är från 1968.

[kereno]

Hej Rolf!
Tack för ditt svar!
Det skulle bli nåt sorts omvänt bandpass då? Alltså en dämpning mellan 2000-5000Hz (då har jag gissat på en 0.5 spole). Sen får 9710 fritt fram över 5000Hz. Hur långt upp i diskanten kan en 9710 spela?
Diskanterna är delade vid ungefär10000.
Om jag har räknat rätt.

Om resonemanget ovan stämmer, borde inte högtalarna låta ”skrikiga” ? Det gör dom inte utan snarare lite mullriga. Fast det kanske beror på att kondensatorerna är gamla.

Jag är tacksam för tillrättavisningar om jag har tänkt fel

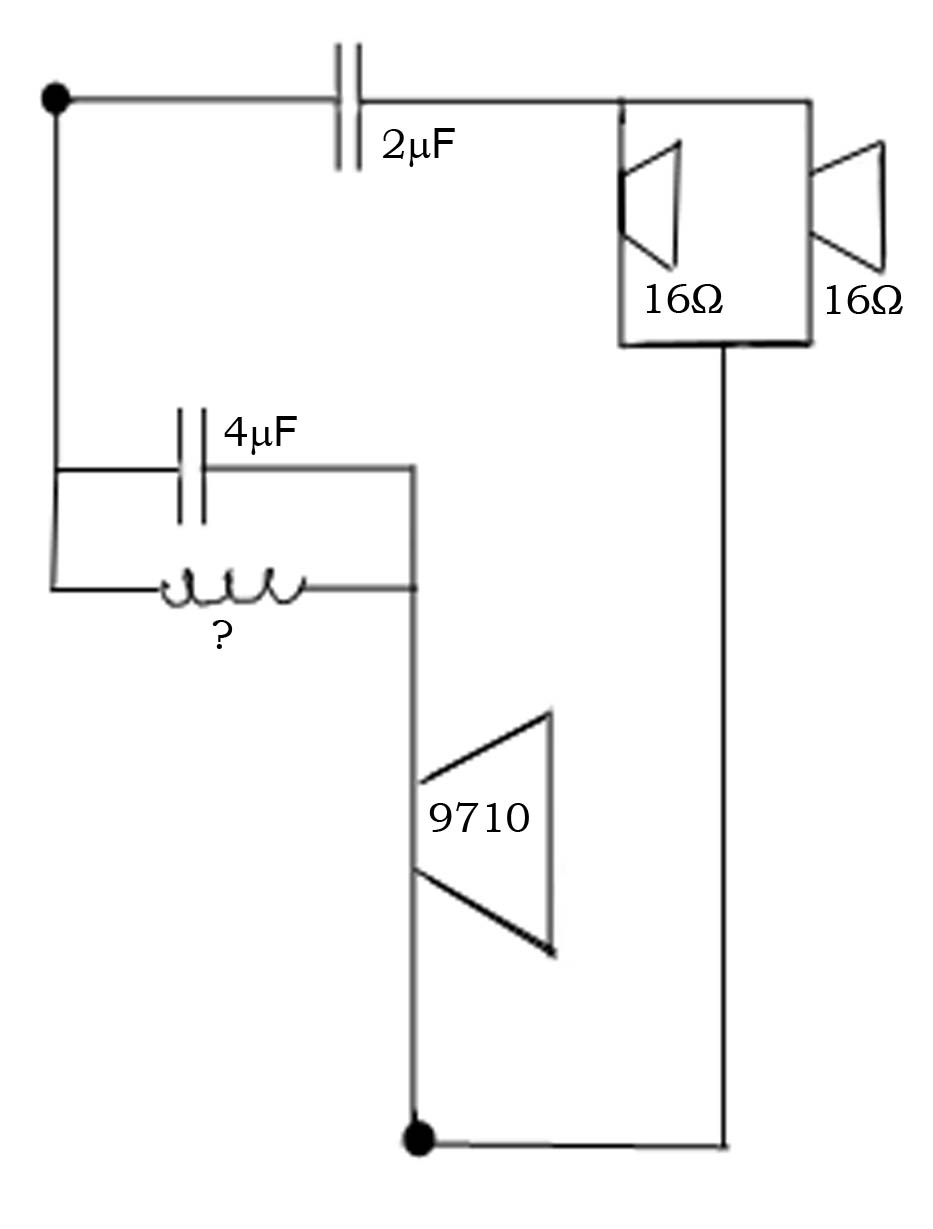

En bild på filtret
