Delningsfilter

Post by Henrik_78 » Sat 13 Dec 2003, 15:05

Hej!

Jag har ett par OA-14 som jag tänker renovera.
När jag öppnade dom för att byta kablar, så såg jag att kablarna från delningsfiltret till högtalarna inte sitter iordnings föjd efter vad som står på kortet.
Så nu undrar jag om det finns nån förklaring till detta eller om det skall vara så.
Jag är glad om jag även får tag på ett kopplings schema över detta.

Mvh
Henrik
Mina Carlsson

OA 14

User avatar
shuffle
(105+ posts)
(105+ posts)
Posts: 123
Joined: Wed 29 Oct 2003, 15:21
Location: Örebro

Re: Delningsfilter

Post by shuffle » Sun 14 Dec 2003, 18:51

Tjenare!
Jag har också precis öppnat ett par OA14.
Vet inte riktigt vad du menar med "fel" ordning, det beror ju på hur man förväntar sig att dom skall vara numrerade :D
På mina är 1:an den diskant som i framkant är riktad mot lyssningsplats, 2:an är den som är placerad närmare basen (medsols på vänster högtalare). 3:an ytterligare ett snäpp medsols, mot lyssningsplats intill basen och 4:an är ju ganska given:-) Hur sitter dina?
Däremot ser mitt filter lite knepigt ut, om man jämför med OD11 filtret, http://w1.871.telia.com/~u87124019/od11.html , så har jag iställetför en 5,6uF, en 4,7uF paralell med en som mäter 0,954uF, samt två stycken 2,2 ohms motstånd ( som dock mäter 2,4 resp 2,6) Har inte instrument att mäta induktanserna så dessa vet jag inget om. I övrigt ser filtret ut att stämma!

MVH
Janne

User avatar
shuffle
(105+ posts)
(105+ posts)
Posts: 123
Joined: Wed 29 Oct 2003, 15:21
Location: Örebro

Re: Delningsfilter

Post by shuffle » Sun 14 Dec 2003, 22:24

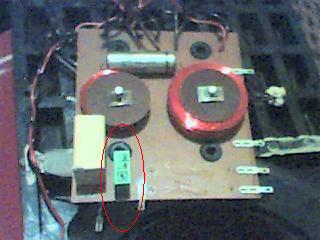

En bild på 0,954uF-kondingen! Gul 4,7uF till vänster! (Motstånden bortmonterade :shock: ) Är detta standard OA14-filter eller finns det varianter där också (som OA12)???


Taget med webkamera, ingen VM-kvalitet 8)

///Janne
Attachments
Filter OA14

Erik Johansson
Valued Contributor
Posts: 447
Joined: Wed 08 Jan 2003, 21:29
Location: Göteborg
Contact:

Re: Delningsfilter

Post by Erik Johansson » Sun 14 Dec 2003, 22:29

Det där var skumt! De där 2 (4,7 och den lilla) ska i själva verket vara 1st 5,6uF.

/Erik

User avatar
shuffle
(105+ posts)
(105+ posts)
Posts: 123
Joined: Wed 29 Oct 2003, 15:21
Location: Örebro

Re: Delningsfilter

Post by shuffle » Sun 14 Dec 2003, 22:57

Resultatet borde väl bli ungefär detsamma, ca: 5,6 uF (om jag inte sov mig igenom alla elektroniklektioner :oops: ) Kan det ha vart komponentbrist hos Sonab & Co tro?

///Janne

clun
(20+ posts)
(20+ posts)
Posts: 23
Joined: Tue 17 Dec 2002, 22:15
Location: Borås

Re: Delningsfilter

Post by clun » Sun 14 Dec 2003, 22:58

Så där såg mitt filter ut oxå när jag renoverade ett par OA14.

/Claes
Mina Carlsson



OA14.3  Teak

User avatar
shuffle
(105+ posts)
(105+ posts)
Posts: 123
Joined: Wed 29 Oct 2003, 15:21
Location: Örebro

Re: Delningsfilter

Post by shuffle » Sun 14 Dec 2003, 23:18

Satte du dit en 5,6:a eller bytte du båda dina till polyprop vid renovering???

///Janne

clun
(20+ posts)
(20+ posts)
Posts: 23
Joined: Tue 17 Dec 2002, 22:15
Location: Borås

Re: Delningsfilter

Post by clun » Mon 15 Dec 2003, 06:33

Jag monterade den av Carlssonplanet rekommenderade SCR mkp polypropylen 1st 5.6 uF (Elfa 65-470-95)

/Claes
Mina Carlsson



OA14.3  Teak

User avatar
shuffle
(105+ posts)
(105+ posts)
Posts: 123
Joined: Wed 29 Oct 2003, 15:21
Location: Örebro

Re: Delningsfilter

Post by shuffle » Mon 15 Dec 2003, 14:54

OK!
Kul att höra om du kanske hade valt att ha "originalkonfigurationen" fast med bättre komponenter! Kanske poängen var att få till 5,7uF istället för 5,6? Jag har inte på långa vägar erfarenhet nog av filterkonstruktion för att avgöra om det skulle bli nån hörbar skillnad!

///Janne

User avatar
Henrik_78
(1+ posts)
(1+ posts)
Posts: 3
Joined: Tue 02 Dec 2003, 23:49
Location: Trollhättan
Contact:

Post by Henrik_78 » Tue 16 Dec 2003, 11:59

Det jag menade var att på delningsfiltret står det ju inetsat i kortet 1-5 där högtalarkablarna går till hägtalarna, tex. 5 går till 6.5", 1-4 till diskantena. men om man kollar i baffeln så står det nummer där kablarna går upp & dessa stämmer inte överens med hur dom är kopplade på delningsfiltret

/Henrik
Mina Carlsson

OA 14

Post Reply
