Uppgradering av OA5?

För er som vill modda och renovera på egen hand.
For those of you who whish to mod and renovate by yourself.
phon
(245+ posts)
(245+ posts)
Posts: 245
Joined: Wed 08 Dec 2004, 21:36
Location: Stockholm

Re: Uppgradering av OA5?

Post by phon »

Gubben @ Wed 02 Feb, 2005 17:04 wrote:Att renovera 9710 tror jag inte går, renoveringstipsen på planeten ger ingen ledtråd för trött spindel.

"Gubbens" första försök på forumet!

Tyckte jag såg någonstans att man skall vara försiktig med vatten när det gäller 9710, men det rådet har jag inte följt.  Jag hade några 9710 som var definitivt "nedhängda" efter lång och trogen tjänst. Jag provade följande metod:


Placerade högtalarna på magneten, riktade uppåt, som dom sitter i högtalaren.

Stoppade in ett par skruvmejslar med smala skaft, använde just skaften, mellan korg och element.  Justerade så att membranet kom i önskad höjd.

Slabbade på rejält med vatten på både spindel och kantupphängning, fast jag var ju försiktig ändå.  Papper blir lite skört när det är blött.

Lät alltihop torka några dagar.

Nu är dessa högtalare i full drift igen, känns helt fräscha och centrerade runt sin mittpunkt.

Har kört samma metod även på andra högtalare med papperskant, det har gått lika bra då också.


Om alternativet är att slänga elementen så är det värt ett försök, vatten är rätt billigt.
För många Carlsson är inte nog.
phon
(245+ posts)
(245+ posts)
Posts: 245
Joined: Wed 08 Dec 2004, 21:36
Location: Stockholm

Re: Uppgradering av OA5?

Post by phon »

ossint @ Wed 02 Feb, 2005 06:48 wrote:Utmärkt, tack för hjälpen. :D

Kurvan som visas blir således rak ned till ca 28 Hz när lådan är inplacerad mot en vägg och och inte förnära ett hörn.

Om boxen är avstämd till 28 och fs är 46 så lär membranet inte hålla sig på plats där särskilt bra.  Det är alldeles för stor låda till en SC165, det skulle kunna fungera med två SC165.  En ide är då som en 2 1/2-vägare, alltså en SC uppåt, en nedåt, den nedre filtrerad så att båda samverkar från 100Hz och nedåt eller liknande. Då ser det hyfsat ut i den lådan.  Blir lite dyrare men är fortfarande en Carlsson på sitt sätt.

Eller kapa ner lådorna till halva höjden och bygg fyra högtalare istället.
För många Carlsson är inte nog.
berma
(75+ posts)
(75+ posts)
Posts: 77
Joined: Tue 01 Jul 2003, 10:39
Location: Linköping

Re: Uppgradering av OA5?

Post by berma »

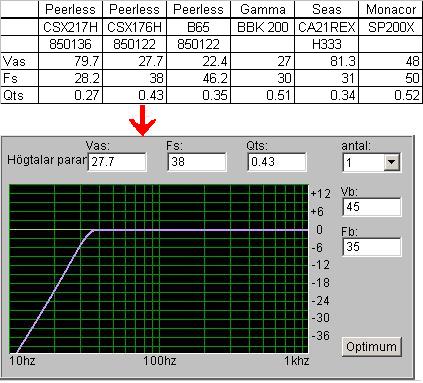

Här är en liten sammanställning på tänkbara element.
Data för Peerless CSX176H är inte så långt från BBK200'ans felaktiga?
Attachments
Högtalare:OA14, OA14.2Y, OA5-I,OA5-II, DIY-OD11/OA50-hybrid
ossint
(125+ posts)
(125+ posts)
Posts: 130
Joined: Tue 28 Oct 2003, 00:14
Location: Vena, Sverige eller Marciac, Frankrike

Re: Uppgradering av OA5?

Post by ossint »

phon @ 2005-02-03 wrote:
ossint @ Wed 02 Feb, 2005 06:48 wrote:Utmärkt, tack för hjälpen. :D

Kurvan som visas blir således rak ned till ca 28 Hz när lådan är inplacerad mot en vägg och och inte förnära ett hörn.

Om boxen är avstämd till 28 och fs är 46 så lär membranet inte hålla sig på plats där särskilt bra.  Det är alldeles för stor låda till en SC165, det skulle kunna fungera med två SC165.  En ide är då som en 2 1/2-vägare, alltså en SC uppåt, en nedåt, den nedre filtrerad så att båda samverkar från 100Hz och nedåt eller liknande. Då ser det hyfsat ut i den lådan.  Blir lite dyrare men är fortfarande en Carlsson på sitt sätt.

Eller kapa ner lådorna till halva höjden och bygg fyra högtalare istället.
En SC165 i en OA-5 låda blir effektivt ungefär vad en OA-116 motsvarar. OA-116 är angiven till en lådvolym om ca 35 liter, effektiv lådvolym. Från OA-5 lådan måste borträknas volymen för en basreflextunnel samt att lådan saknar de stag som finns i en OA-116. Effektivt blir således lådan mindre än de 47 liter som anges som volym för en OA-5. Avsaknaden av stagen gör ett lådans Qb blir lägre och kompenseras med att den har en större volym än optimalt. Således kan man förvänta att elementet fungerar ungefär lika i de båda lådorna. Om två element skulle användas som föreslagits blir väl resultatet ungefär vad en 2212 presterar och då behövs enligt SC en låda på ca 75 liter, alltså väsentligt större.

En mindre låda, som föreslagits skull ge en rakare frekvenskurva med med högre -3 dB gräns. Detta kan kanske vara önskvärt i vissa sammanhang men ger i gängse rumsplacering enligt SC en höjning av basen med upp till 6 dB!

Vilket man vill åstadkomma är väl en smaksak?
Med vänliga hälsningar,
Peter
phon
(245+ posts)
(245+ posts)
Posts: 245
Joined: Wed 08 Dec 2004, 21:36
Location: Stockholm

Re: Uppgradering av OA5?

Post by phon »

Jo det är klart, men om man stämmer av lådan till 28Hz med ett fs på elementet på 46Hz så finns det inget som håller i konen vid fs.  Man kan alltid stämma av aningen under ett elements fs men mycket under i kombination med (för) stor låda ger problem.

Har inga mått alls på Oa116 och vet inte vilken volym som hör till vilken högtalare eller hur det är avstämt, man kanske skulle börja med lite data på den lådan först ....  :D
För många Carlsson är inte nog.
User avatar
Roland Storm
Valued Contributor
Posts: 280
Joined: Mon 18 Aug 2003, 11:56
Location: Upplands Väsby

Re: Uppgradering av OA5?

Post by Roland Storm »

phon @ Fri 04 Feb, 2005 wrote:Har inga mått alls på Oa116 och vet inte vilken volym som hör till vilken högtalare eller hur det är avstämt, man kanske skulle börja med lite data på den lådan först ....  :D
OA5 typ 2
Volym: 47 liter
Mått B x H x D: 24 x 61 x 43cm
Vikt: 10 Kg
Princip: Rundstrålande. Basreflex. Modellerna saknar egentligt basreflexrör.
Impedans: ca 7 ohm
Frekvensomfång: 37-18.000 Hz
Tonkurva: 42-15.000 Hz +/- 4dB på golv mot vägg
Delningsfrekvens: 2700 Hz
Bas/Mellanregisterelement: 1st 22 cm 8 ohms Philips 9710 bredbandselement
Diskantelement: 4 st 5 cm 8 ohms Peerless MT 20 HFC

OA116

Volym: 45 liter
Mått: 26 x 67 x 46cm
Vikt: 21,5 kg
Princip: Trevägs basreflex. Höger/vänsterpar. Rundstrålande men med kraftigt ökad del direktljud. Mellanregisterelementet och tre diskanter lutade/riktade mot lyssningsplatsen. Endast golvplacering. Hjulförsedda.
Impedans: 8 ohm
Frekvensomfång: 24-18.000 Hz
Tonkurva: 28-15.000 Hz +/- 3 dB på golv mot vägg.
Delningsfrekvenser: 400 Hz (6 dB) (Från början, ca -75 var det 500 Hz)
1800 Hz (12 dB)
Baselement: 1st 6,5-tums 5,3 ohms Peerless SC 165
Mellanregister: 1 st 6,5 tums 16 ohms Peerless SC 165
Diskantelement: 6 st 5 cm Peerless MT 24 HFC (i början användes den mindre MT 20 HFC) 2 st 16 ohm, 4 st 8 ohm

Roland
OA52, OA51, OA50
OA2212, OA116, OA14, OA12, OD11
Kolboxen, OA6, OA6-2, OA5, OA5K, OA5-2, OA4, OA4-2, V-1, Popboxen
Stig Carlssons egna prototyplådor till OA2212 och OA116
Sonab R7000, R4000, R4000-2, R4000-3, P4000, R3000, R2000, Sonab Cambridge P50, Sonab C-500, Sonab 85S, Sonab H10
ossint
(125+ posts)
(125+ posts)
Posts: 130
Joined: Tue 28 Oct 2003, 00:14
Location: Vena, Sverige eller Marciac, Frankrike

Re: Uppgradering av OA5?

Post by ossint »

Jag får tacka för Roland Stroms inlägg. Jag borde ha skrivit OA-14 istället för OA-116 i mitt inlägg till "phon". Emellertid är det med önskad tydlighet klarlagt att OA-5 är lika med OA-116, i stort, vad avser lådornas inre volym. Båda är basreflexsystem där den ena har ett längre rör som basreflextunnel och den andra två runda hål i botten plattan varvid tunneln blir lika med materialtjockleken.

Hur det kommer sig att OA-116 trots allt fungerar så bra som den gör och baselementet inte slår i botten eller saknar "styrning" kan vi naturligvis härleda med ytterligare mätdata. Jag nöjer mig med att konstatera att OA-116 fungerar och har egenskaper i låga registret som många har funnit behagliga.

Jag kvarstår vid en önskan att göra om/modifiera ett par "äldre" OA-5 II till någon modernare version. Att få lådan lika stabil som en OA-116 blir dock en utmaning. Av lättja skulle jag gärna köpa ett begagnat par OA-116.
Med vänliga hälsningar,
Peter
User avatar
Roland Storm
Valued Contributor
Posts: 280
Joined: Mon 18 Aug 2003, 11:56
Location: Upplands Väsby

Re: Uppgradering av OA5?

Post by Roland Storm »

ossint @ Fri 04 Feb, 2005 wrote: Av lättja skulle jag gärna köpa ett begagnat par OA-116.
Nej, nej så lätt ska du inte komma undan.

Nu har vi en av de intressantaste modifieringstrådarna under CP historia på gång. Tänk om man kan hitta ett bra sätt att uppgradera OA5 till att bli en "OA116-hybrid".

OA5 är den i särklass vanligaste modellen av alla Carlsson som tillverkades. "Sveriges genom tiderna mest sålda högtalare". Därför så billig och den finns i massor på begagnatmarknaden.

Fullfölj nu denna tråd och ge oss tekniskt okunniga en filterbeskrivning och en basrörsdimensionering så ska åtminstone jag bygga om mina OA5. Jag har både 16 Ohmare och 5,3 Ohmare över sen jag köpte nya element till mina OA116.

Fortsätt, fortsätt...

Roland
OA52, OA51, OA50
OA2212, OA116, OA14, OA12, OD11
Kolboxen, OA6, OA6-2, OA5, OA5K, OA5-2, OA4, OA4-2, V-1, Popboxen
Stig Carlssons egna prototyplådor till OA2212 och OA116
Sonab R7000, R4000, R4000-2, R4000-3, P4000, R3000, R2000, Sonab Cambridge P50, Sonab C-500, Sonab 85S, Sonab H10
Dynamic
(285+ posts)
(285+ posts)
Posts: 292
Joined: Wed 24 Nov 2004, 14:31

Re: Uppgradering av OA5?

Post by Dynamic »

Ja det skulle va ett skitkul projekt till mina OA 5 typ 2 och göra "OA116" eller varför inte "OA114-Y" av dom?
Bra att de finns så många tekniskt begåvade här som kommer med så trevliga projekt och ideér!
ossint
(125+ posts)
(125+ posts)
Posts: 130
Joined: Tue 28 Oct 2003, 00:14
Location: Vena, Sverige eller Marciac, Frankrike

Re: Uppgradering av OA5?

Post by ossint »

Roland Storm @ 2005-02-04 wrote:
ossint @ Fri 04 Feb, 2005 wrote: Av lättja skulle jag gärna köpa ett begagnat par OA-116.
Nej, nej så lätt ska du inte komma undan.



Fortsätt, fortsätt...

Roland
Återkommer när jag kommit tillbaka från Stockholm/Sollentuna och mässan.
Med vänliga hälsningar,
Peter
